컨설팅과 설계를 마치면 가장 중요한 시공을 진행합니다.

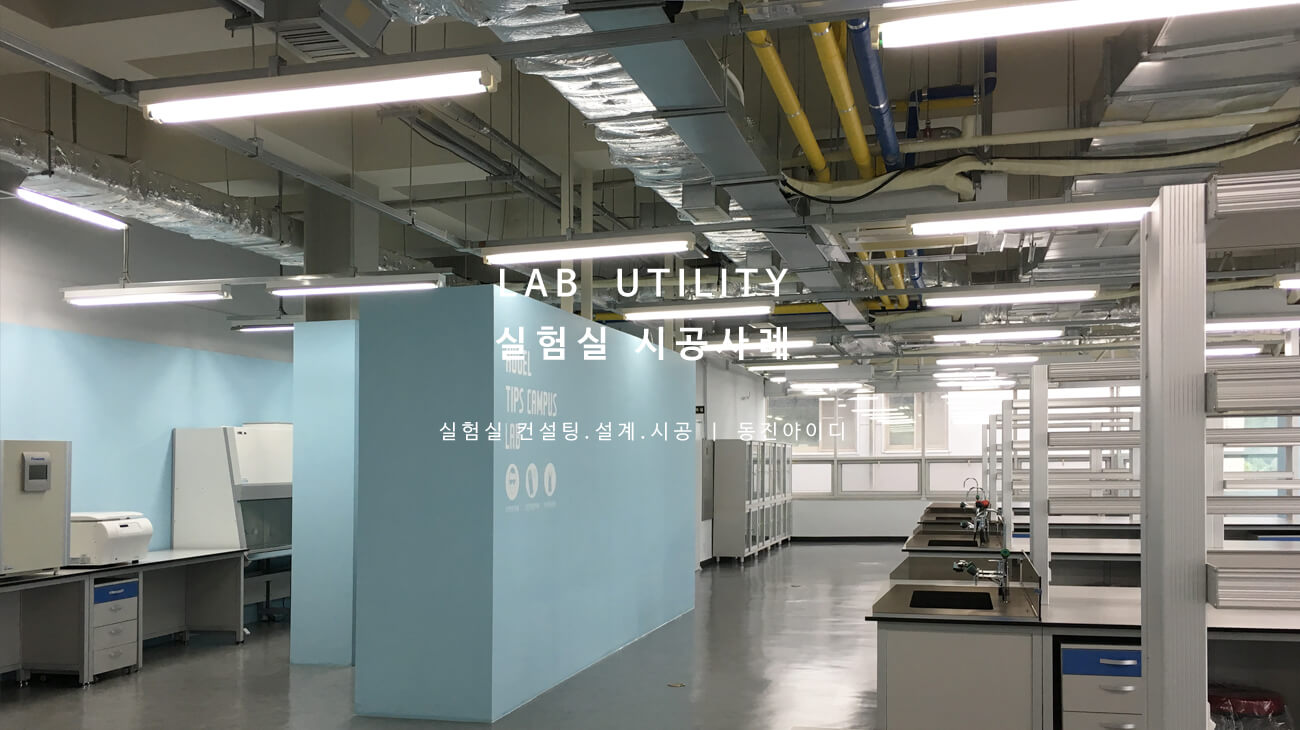

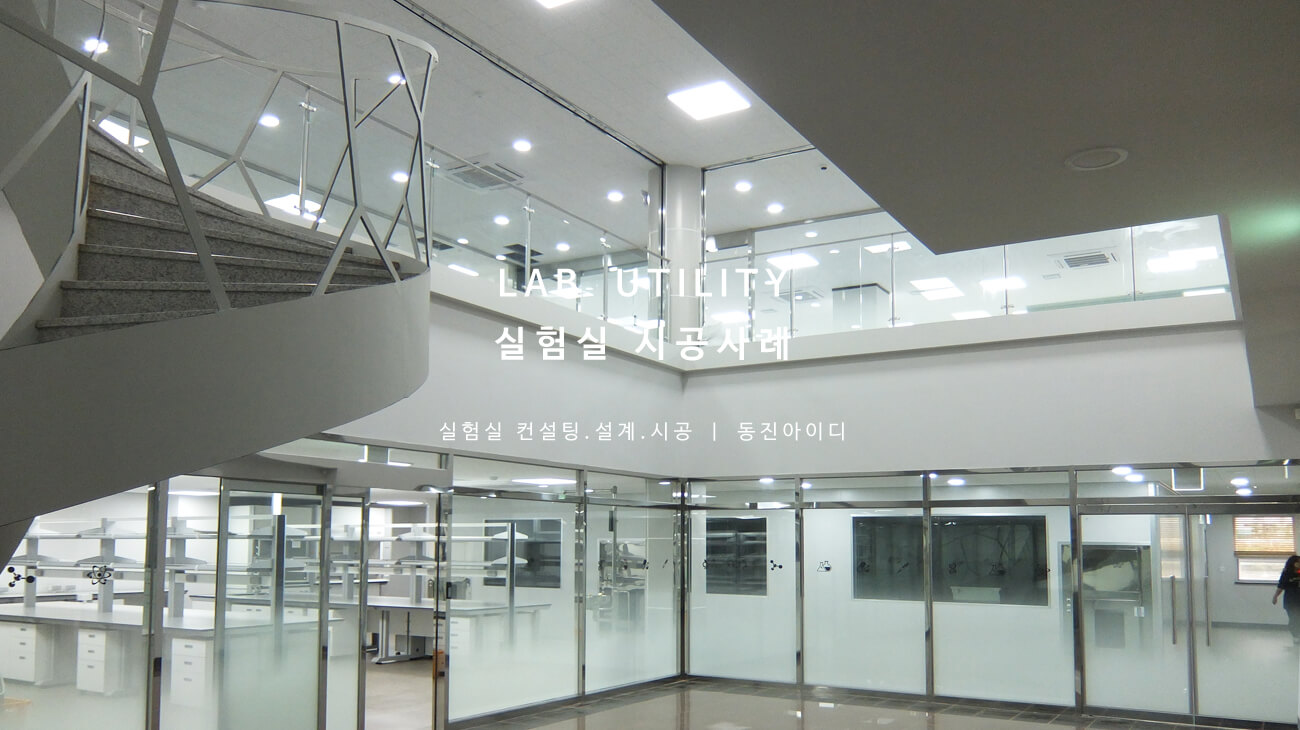

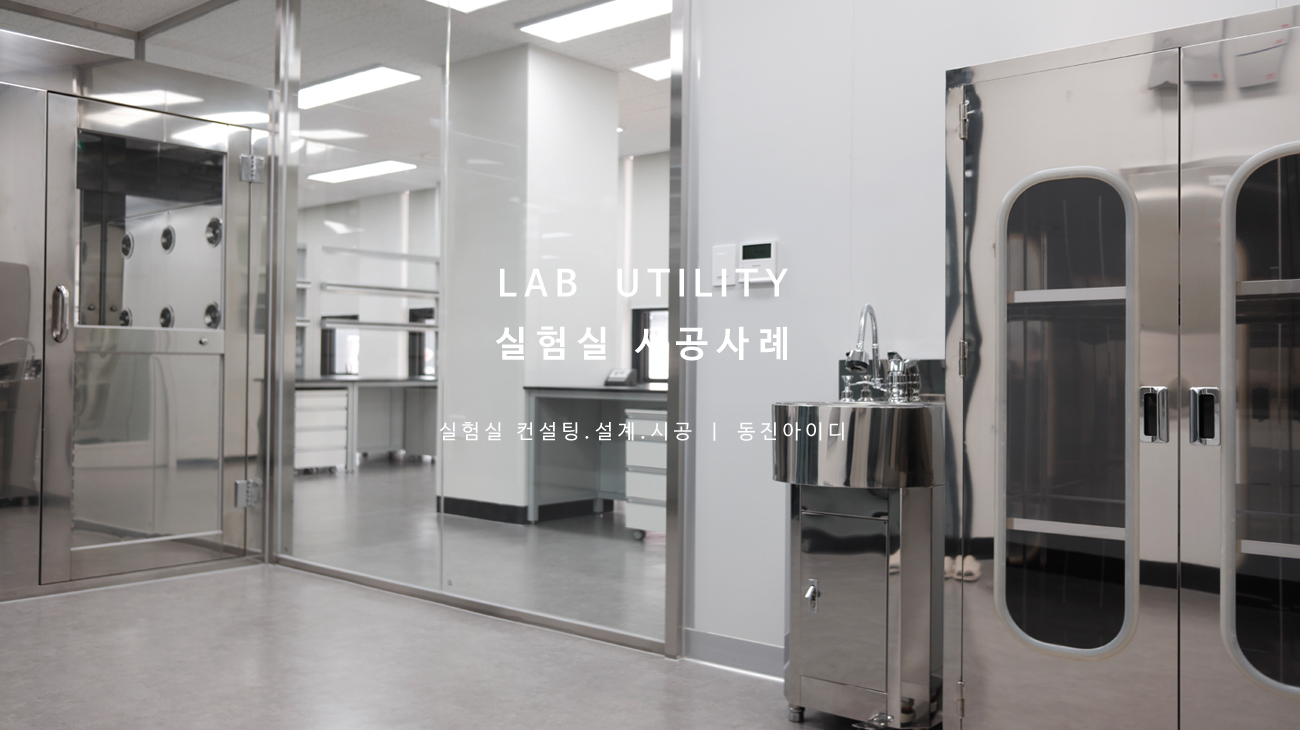

랩시공
컨설팅과 설계를 마치면 가장 중요한 시공을 진행합니다.
일반공사와는 다르게 전기-급배기-공조-물라인-가스라인 등 각각의 공정이 유기적으로 맞물려있고 안전을 중요시해야 하는 실험실 공사는 무엇보다 전문성이 요구되는 분야입니다.
동진 아이디는 컨설팅 단계부터 시공까지 실험실의 A-Z을 염두에 두고 작업하므로 연구원들의 일손을 덜어드립니다.
컨설팅-설계-시공까지 원스톱으로 구축할 시 크게 아래와 같은 장점이 있습니다.
• 공사 경비의 절감 (기획 초기 단계부터 효율적인 설계)
• 공사 진행의 편리 (여러 업체를 섭외하지 않아도 됨)
• 공사 기간의 단축 (실험실에서 사무실까지 한 번에 시공 OK)

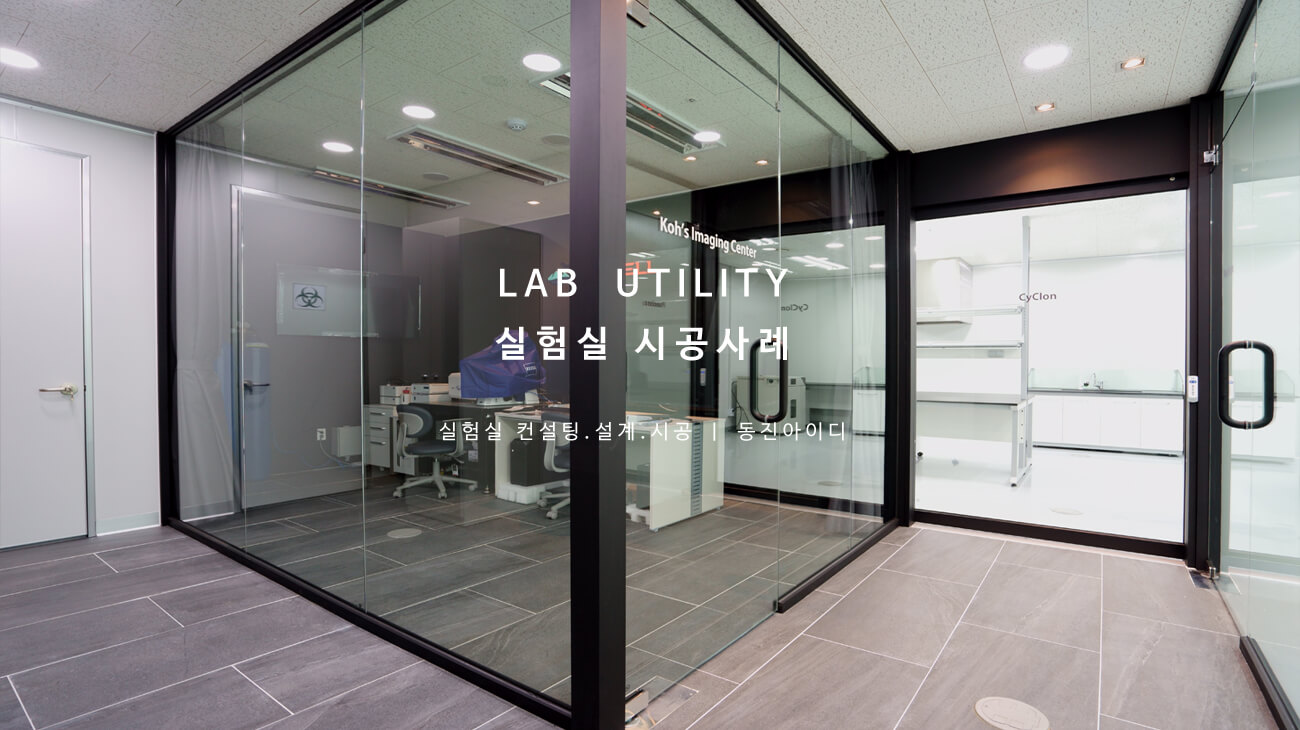

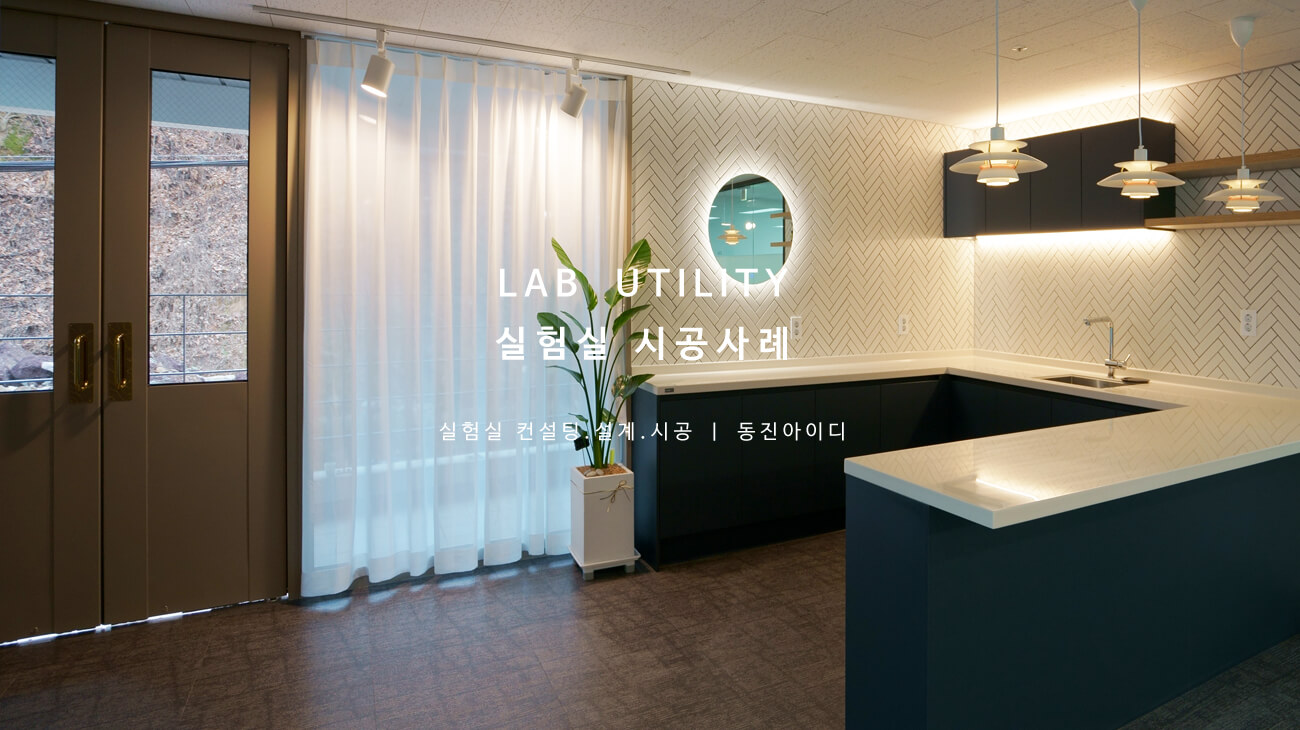

인테리어
랩 엔지니어와 전문 디자이너의 협업으로 아름다운 실험실을 만들어드립니다.
지루하고 흡사 공장 같은 연구소는 이제 그만!
저희 동진 아이디는 현대적이고 모던한 랩을 지향합니다.
최근 들어 외국계 기업이나 대기업의 R&D센터 등은 무미건조한 공간을 탈피하여 개성 있는 디자인을 도입하는 추세입니다.
이런 경우 기업의 대표 연구소로서의 자부심과 외부인의 방문 시 신뢰를 줄 수 있는 공간, 연구원들의 업무 향상 등 긍정적인 효과를 기대할 수 있습니다.
동진 아이디는 인테리어 디자이너가 실험실&사무실의 성격에 맞게 설계하고 3D 시뮬레이션으로 제안해드립니다.
급배기
실험실 구성 조건 중 가장 기술적으로 민감한 부분이고, 안전하고 쾌적한 작업환경 구현을 위해 가장 중요한 부분입니다.
날로 규제가 까다로워지는 대기 희석 배기장치와(SCRUBBER) 실험실의 급기와 배기, 환기 공사는 실험실 내 수많은 급, 배기와 국소배기의 전체 풍량, 풍속, 배관 크기, 재질은 물론 미래 증감 부분까지 계산하여 이에 적합하게 시공해야 차후 2차 공사 발생 비용도 절감할 수 있습니다.
특히 무기 전처리나 Fume Hood, Toxic 한 배기와 BSC 급의 필터링 배기와 Scrubber 설치 등은 Intake에서 Outtake까지 전 구간 내산 혹은 그에 맞는 적합한 재질로 구성해야만 합니다.
아울러 이들을 항상 가동하면서도 실내 온도와 습도조절에 이르기까지 현실적이고 쾌적한 실내환경조건이 완성되어야 합니다.
가장 이상적인 시간당 환기횟수와 환기량, 실내 온도, 기능별 장비별 각각의 효과적인 배기 기능 그리고 급기 System 등이 함께 연동 되어야만 합니다.
이 모든 것들은 각종 전처리 업무에서 분석 기기의 특성에서 부분별 급배기량과 거리와 경로 난이도, 온, 습도에 이르기까지 모든 것을 바탕으로 계산되고 시공되어야만 합니다.
실험 중에 분진, 악취, 유해가스가 발생되는 근원에서 이것을 이것을 실내에 확산되지 않도록 포집하여 덕트에 의해 옥외로 배출시키는 배기장치 사용에 따라 이동형, 고정형이 있으며, 모양에 따라 Arm Exhaust, 사각 Canopy, 원형 Canopy, 직결형 등이 있습니다.
실험실의 전처리 과정이나, 장비 또는 분석 기기를 운영하면서 열기나 Fume을 제거하는 곳에서 유익하게 사용됩니다.
가스라인
분석업무에 사용되는 모든 가스의 정압,정량 공급과 절대안전이 원칙이며 사전에 분석기기나 장비별 사양과 연결부의 규격, 필요압력, 용량을 확인하여 가장 안전하고 편리하도록 Gas공급 및 관리시스템을 구성합니다.
■Tube Line
주배관 : STAINLESS 316 TUBE 1/4”, 3/8”,1/2” BA grade 로 시공
분지관 : STAINLESS 316 TUBE 1/2“, 1/4”, 1/8“, 1/16
Tube 와 Tube의 연결은 Autowelding 방식이나 SUS316 BA급 Swagelok Type Union마감.
■ Regulator & Valve
Main Regulator: Three Port Regulator Inlet:200Bar Outlet:10~15Bar
Line Regulator: Two Port Regulator Outlet:10~15Bar
독성가스봄베이 연결시 All SUS-316-Diaphragm Type 으로 선정해야함.
특히 NH3,CH4 등은 Reg, Valve 포함 모든 부품 등급을 316 BA Grade급 사용.
■ Gas Storage
외부 Storage: 표면재는 ST또는SUS 1.5T이상 / 불연재질.
Housing방향에 따른 자연환기 조성.
조연성가스와 가연성가스( O2,H2,C2H2,등)에 대해Flash Arrestor 반드시 설치
■ Gas Safety
가스실내부 환기 시스템 필수. 방폭등,방폭 스위치 가스누설경보기(H2,C2H2…)
경보감지기 및 자동차단기(공압식차단기) 가스디텍터 설치.
(2차 물리적 전기적 동력원은 절대사용금지.)
질량분석기등 Auto퍼지가 되는 장비는 국소배기장치 설치.
실험가구
이미 선진국에서는 규격화한 기능별, 규격별 제품 규정에 맞춘 랩퍼니쳐 가 생산되고 있으며. 그중 몇 가지 예를 들면 상판은 실험대 상판 전문 업체 생산품( willson art, Formica, Trespa)을 주로 사용하고 기능별로 전처리용과 분석 업무용 등 선택 폭이 넓습니다.
실험대의 구조는 반드시 프레임타입으로 제작 되어야하며 4면 수평 각파이프 프레임과 중간 보철은 필수입니다.
같은 프레임타입이지만 3면 파이프 구조나 중간 보철이 빠진 제품은 기기를 올렸을때 시간경과에 따른 휨 현상이 발생하며 정밀분석기나 현미경의 경우 발란스조절에 불편을 겪기도합니다.
또한 분석 기기용 실험대는 기기의 특성에 맞게끔 Compressor, Chiller, Regulating 등과 같은 서브 장비 등의 수납공간이 필요하며 기기용 단독 전원 설치, 좌석 공간 등이 사용자의 의도대로 자유로운 변형되는 모듈 타입이 필요합니다.
상판은 내화학성이 뛰어난 Wilson Art 혹은 Formaica 실험대 Phenolic 계 전용 상판 적용하여 장시간 사용 시에도 변형 없이 사용할 수 있습니다.
스크러바
■ 설계조건 (예:Fume Hood 2대 기준의 경우)
HOT PLATE의 사용 또는 산처리를 FUME HOOD에 연결하여 작업으로 발생하는 각종 산가스와 유해가스를 세정처리하여 대기중으로 방출한다.(중성화율:90%이상 제공)
Scrubber는 그 효율을 높이기 위하여 가스가 발생되는 작업면에서 최대한 근거리로 설치하며 유해가스 처리효율을 90%이상으로 한다.
사용하는 FUME HOOD의 작업면 풍속을 0.5m/sec로 유지하여 실험실 내부로 유해가스가 역류하지 않도록 한다.
■제작작업 공정
현장실측-위치선정 및 상하수 설비, 급배기 공조라인,전기 확인 및 사용목적
기획설계- 용량, 체적, 유량, 유속 , Pump, Fan모터, Case Work등 스펙결정과 이에 따르는 각 기능별 용량의 결정.
제작- Case Work 수공작업 및 배관 조립(조립방법: 내산성PVC VG용접)약20일
현장조립- 급배수, 전기 연결 및 조립설치- 현장작업2-3일
